大家都知道搭鐵的重要性! 尤其是老車更是明顯

為什麼需要搭鐵?

每台車都會有搭鐵,無論新車舊車,原廠配的都很小氣,所以需要另接搭鐵

搭鐵就是將車體當作接地點,而車子所有電裝部品都以車體為接地,也就是負極

金屬是導電體,但是良好的導電金屬是
金 銀 銅

車體是鋼鐵製的,並不是良好的導體

再加上烤漆,生鏽... 等等因素都會使阻抗升高

阻抗越大,能通過的電流就越小

所以距離搭鐵接點越遠的車身接點,誤差就會越大

再加上車子行進間會和空氣摩擦產生靜電
都會影響接地點,準形成了所謂的浮動接地

舉例來說,車子的大燈用12V,但是負極是接在車上


使用三用電表測量大燈負極和電瓶負極有 0.45~0.5V的壓差

因此當大燈亮時,實際的電壓是 11.5V

所以大燈效率無法100%完全發揮

但是當我們把接地線延長至避震器上座旁的板金上時

大燈的工作電壓便恢復到 12V

再著,任何一個電器原件要能工作,必先成為一個迴路

穩定的電源就是電器原件能100%正常工作


而另接接地就是電源穩定的先決條件之一

然而搭鐵該怎麼接?

本上就是電瓶負極為起點 ,距離電瓶越遠阻抗就會越大

所以就是7~10個點作為基礎

避震器塔端/防火牆/大燈鋼樑附近/左右鈑件/進氣岐管/啟動馬達等...


知道了搭鐵的重要性,那麼今天就來介紹

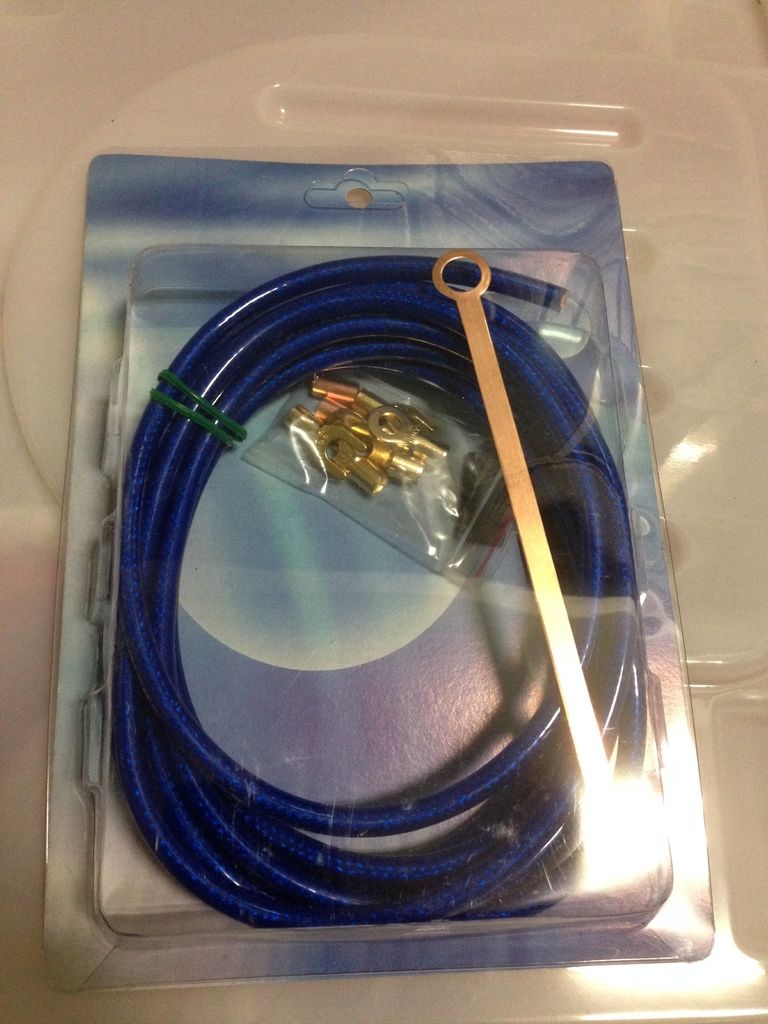

火星塞專用的搭鐵銅線

有分汽車組跟機車組


火星塞的電極端跳火到接地端,再經過螺牙與汽缸床接地

火花的大小跟火星塞的番號規格與發火線圈的功率(考爾)

都是有直接的關係,接地線的功能就是要降低負極的阻抗

使"火星塞"發揮100%的效率~






可以看到汽車產品都是4條銅片起跳 (也就是4缸 4顆火星塞)

還有接地線/O行端子/免撥線快接端子,缸數越多的當然配件也就越多

基本上就是1顆火星塞使用一組搭鐵

先把全數火星塞拆下,在把銅片直接套入火星塞螺牙處





再依序把火星塞全數鎖回



銅片部份可依照個人喜好擺放位子,取決長度剪裁
IMG_4168.JPG IMG_4179.JPG

最後在接上O型端子準備鎖上汽門蓋上方的鎖點



因為我的汽門蓋有另接搭鐵了所以就直接鎖在汽門蓋上

免去另拉一條負極線供電,汽門蓋鎖點的電壓跟電瓶是同數據



接著安裝回去考爾 (確實插入底端) 也要注意一下矽導線上源處是否緊密

以防止漏水的疑慮



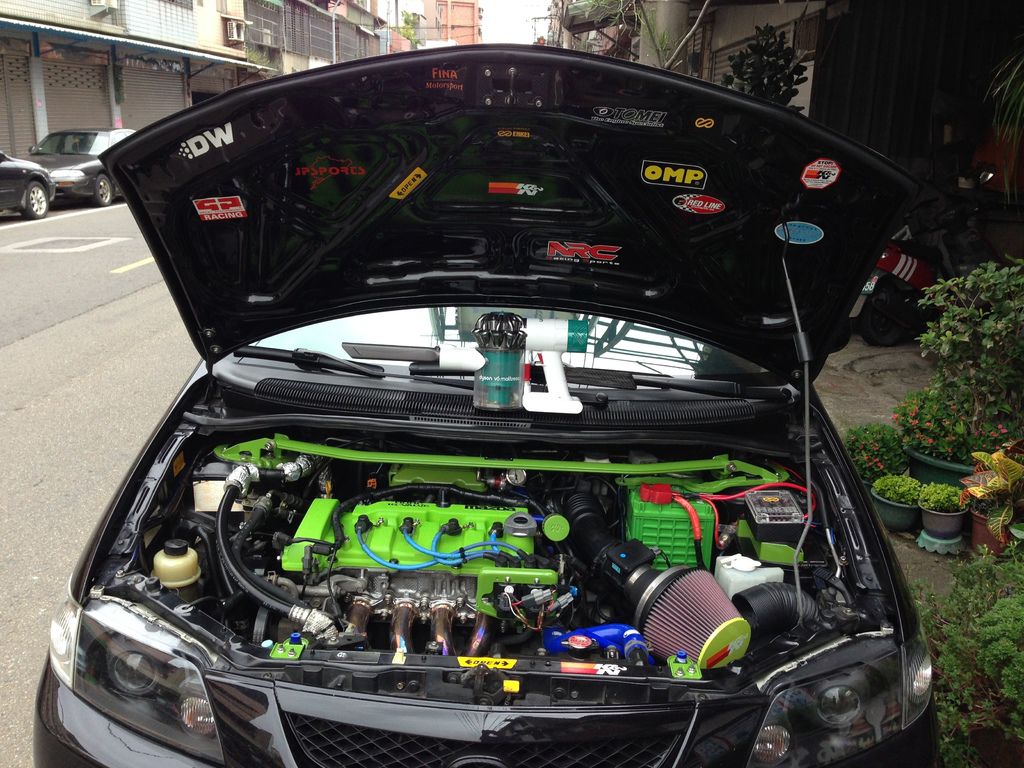

最後一個步驟就是依序安裝回矽導線,並鎖上搭鐵就完工囉

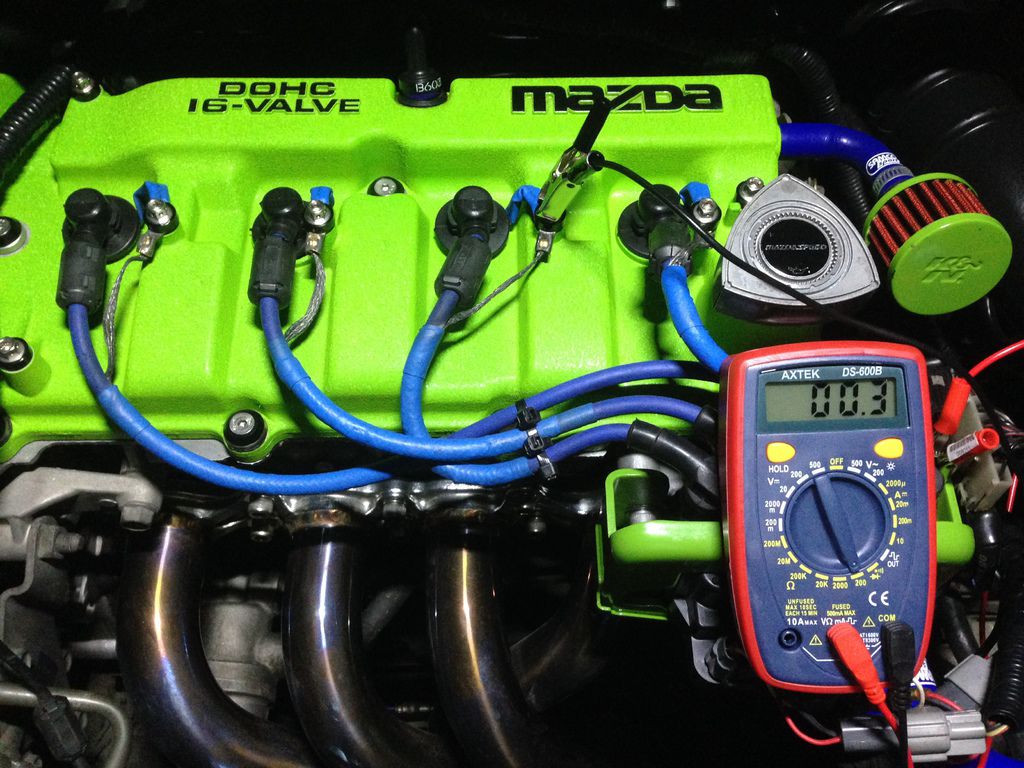

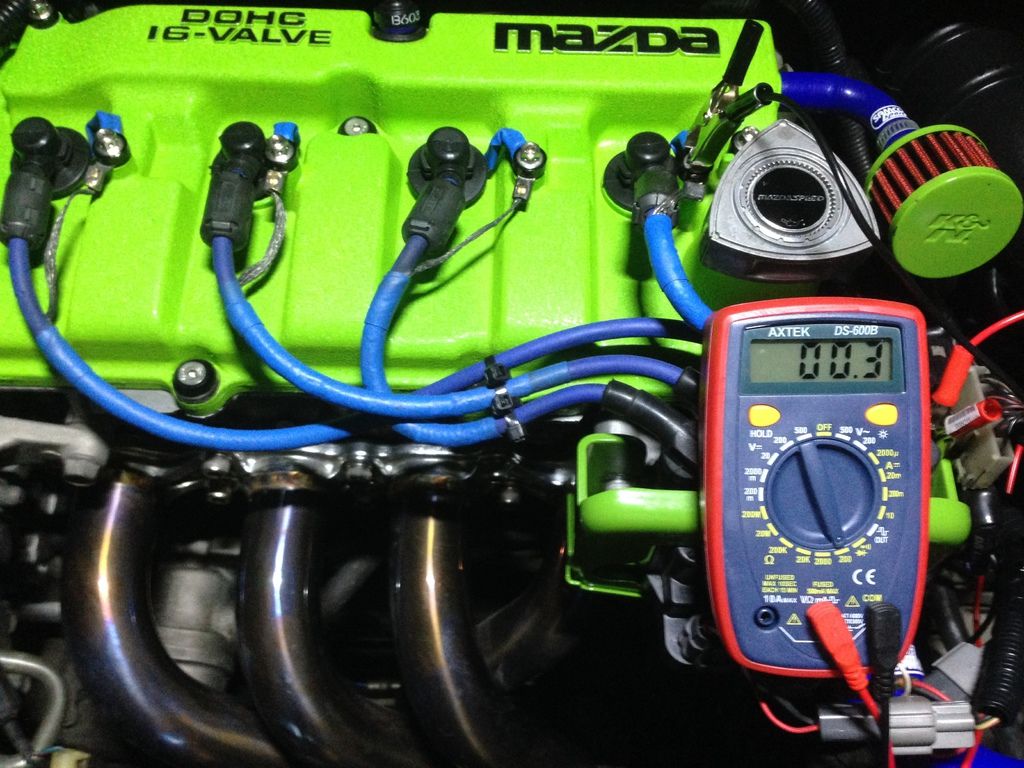

最重要的阻抗4缸數據也全都落在漂亮的00.3 Ω

非常細微的阻抗 , 可以說是完全沒有阻力問題了


第1缸 阻抗00.3 Ω


第2缸 抗阻00.3 Ω




第3缸 抗阻00.3 Ω



第4缸 抗阻00.3 Ω





因為Premacy汽門蓋上剛好有4顆鎖點,就免去另拉一條負極線加強導電

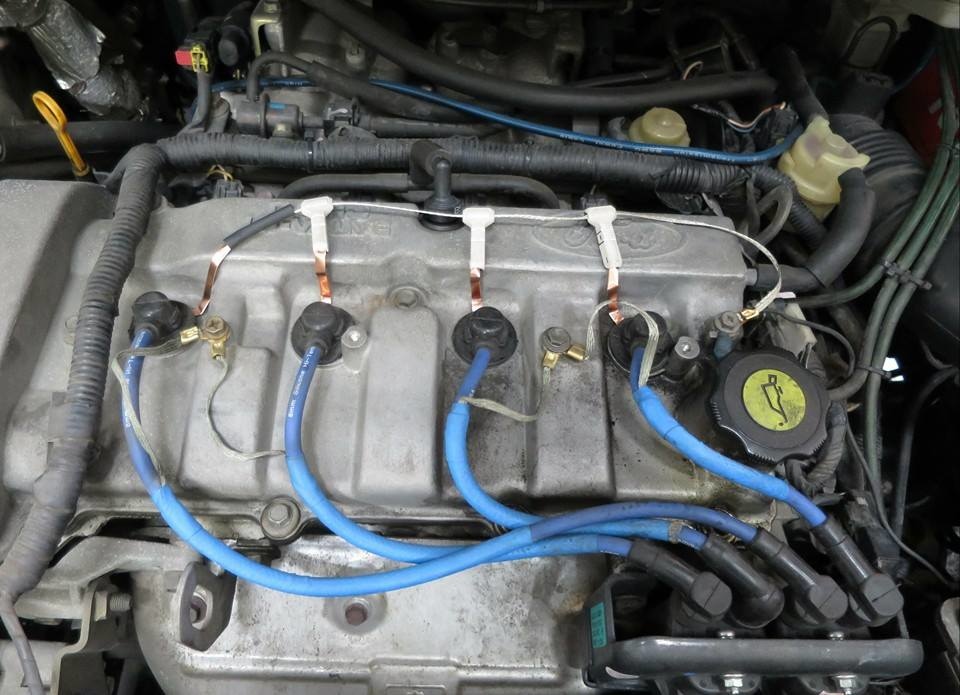

(車友提供另一種安裝方式:直接串聯電瓶負極)



安裝方式見仁見智,並沒有一定的規範!

所以只要選擇自己好施工,順眼這樣就ok~~~

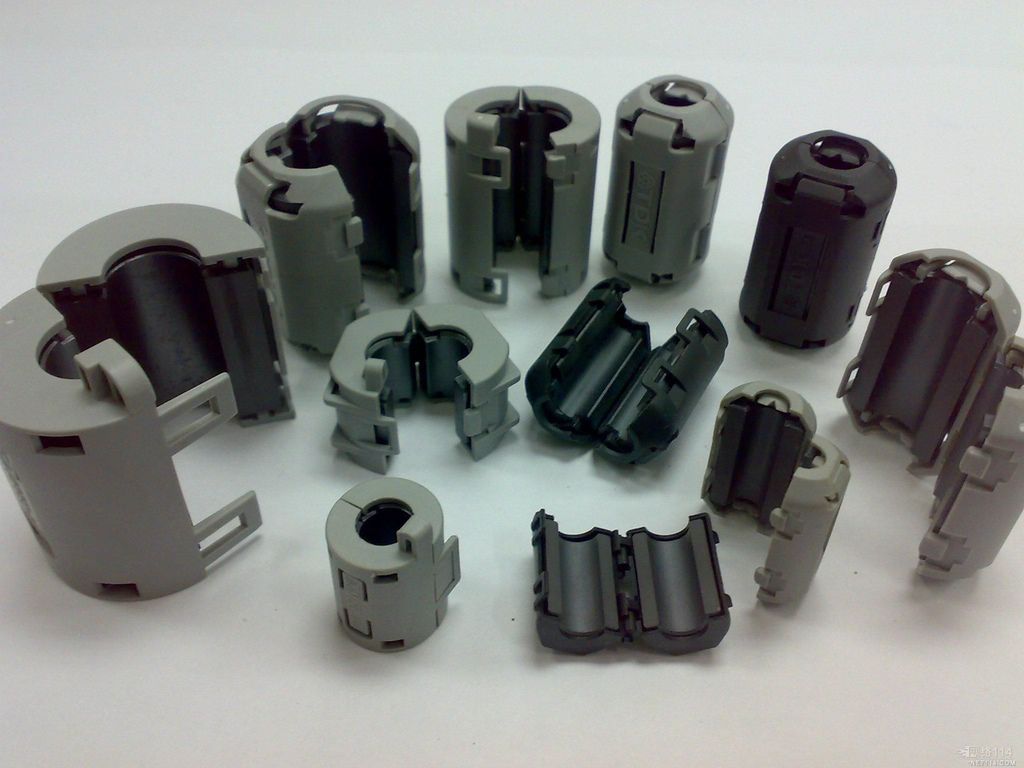

(番外篇'' 鐵氧體磁環 '' 又稱鐵芯/ 濾波器 )

它不是磁鐵, 如果您買到有磁性的就是假貨


用途:

使用在訊號線及電源線上 ,安裝插頭前/後端,效果較顯著

舉例車用音響、天線、螢幕、家電影音設備、視訊傳輸、電子產品、電源供應器等...

可提高電源功率以及穩定度!!!

改善音源及訊號干擾,揚聲器〝咻咻聲〞〝電流聲〞〝螢幕雜訊〞等可立刻消除~

引擎室內可裝載於:矽導線/噴油嘴/風扇/幫浦/啟動馬達/發電機等...






加強了點火效率,穩定度也是很重要的喔~~~




-----機車篇-----


新勁戰3代示範 ,拆除胸蓋後就能看到考爾,火星塞拆下一樣先套入專用銅片


把銅片搭上接地線後就能裝回火星塞囉


裝入火星塞並安裝好考爾後

 請找車台原本的搭鐵做銜接就可以了,不然就是直接拉到電瓶的負極
這樣就大功告成囉
